储能电站机械狗高效巡检的无线组网整体解决方案

一、项目背景

国内某大型储能电站，占地面积超10万平方米，设备布局密集复杂，传统人工巡检效率低、风险高。客户需部署数十台机械狗同时作业，以实现高效全覆盖巡检。然而，电站内强电磁干扰严重，常规网络信号极不稳定，导致机械狗指令延迟、数据回传中断，严重影响巡检效果。

二、储能电站巡检的痛点

由于电站内包含大量的电池组、逆变器、配电柜等设备，这些设备在运行过程中会产生电磁干扰。同时，电站内空间布局复杂，存在金属障碍物、墙壁等阻挡物，传统的无线通信方式无法保证机械狗与监控中心之间稳定的数据传输。

三、机械狗巡检需求

实时数据传输

稳定的通信连接

高带宽低延迟

灵活的网络覆盖

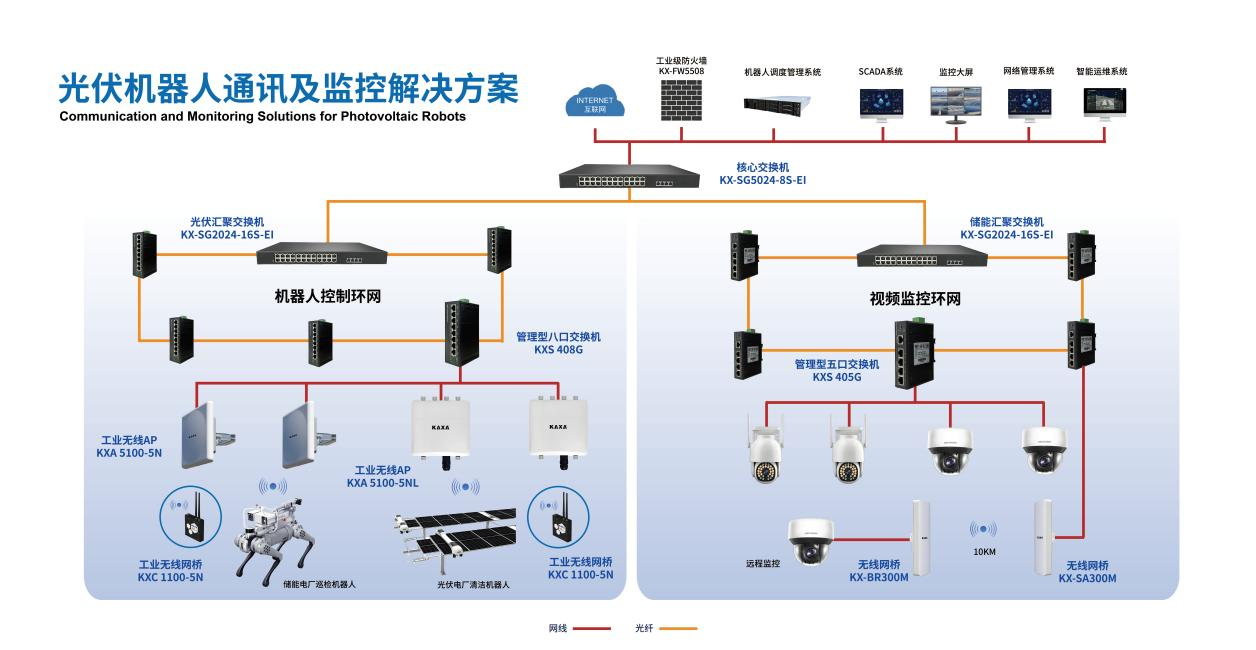

四、无线组网方案设计

核心层：在监控中心部署光伏汇聚交换机KX-SG2024-165-E1和服务器，负责数据的集中处理、存储和分析。KXS408G管理型八口交换机将多个无线接入点（AP）、传感器等设备连接起来，实现数据的集中转发和管理，同时通过其管理功能对网络进行灵活配置和监控，保障整个无线组网的高效、稳定运行。

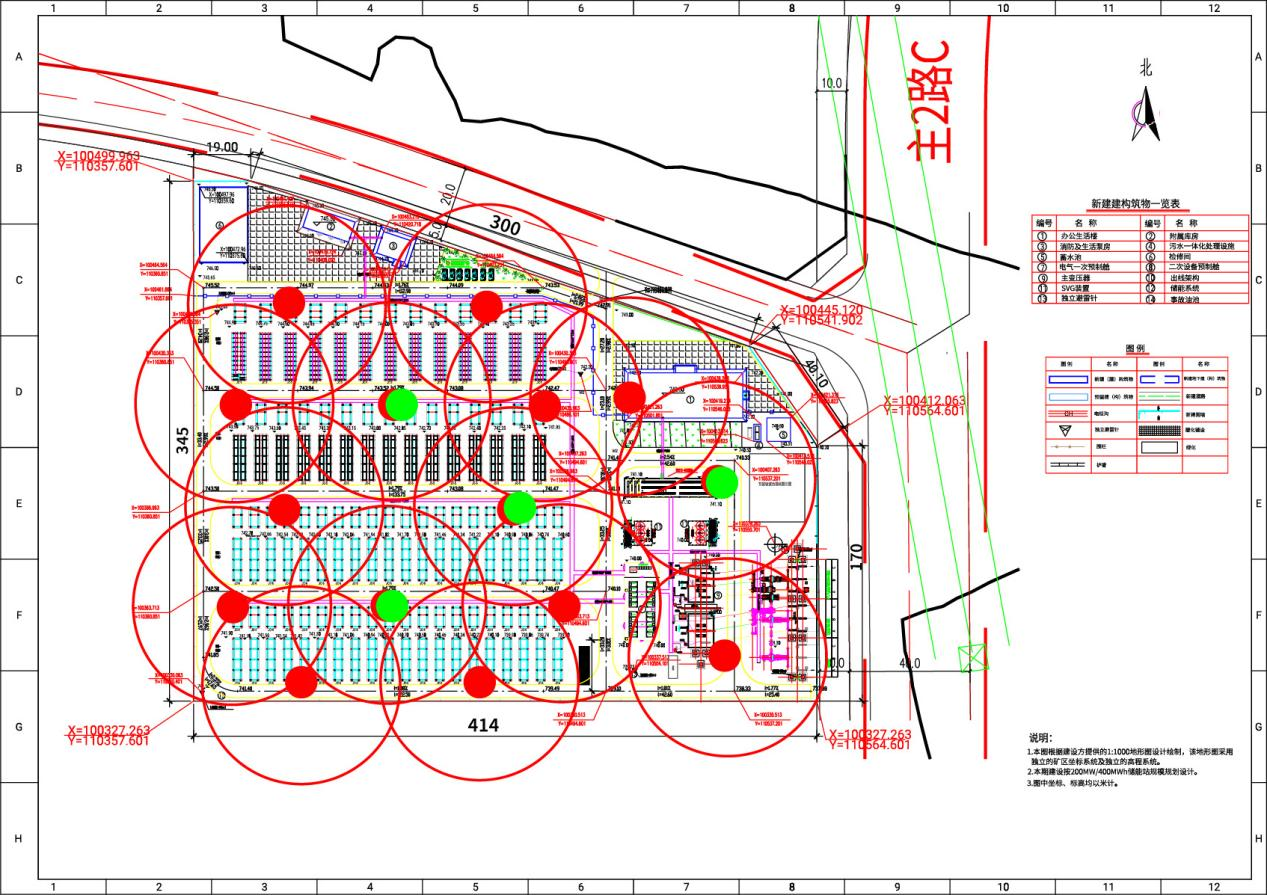

汇聚层：在储能电站内分布式部署KXA5100-5NL无线接入点AP，形成蜂窝式覆盖，负责将机械狗和其他终端设备的数据汇聚到核心层。

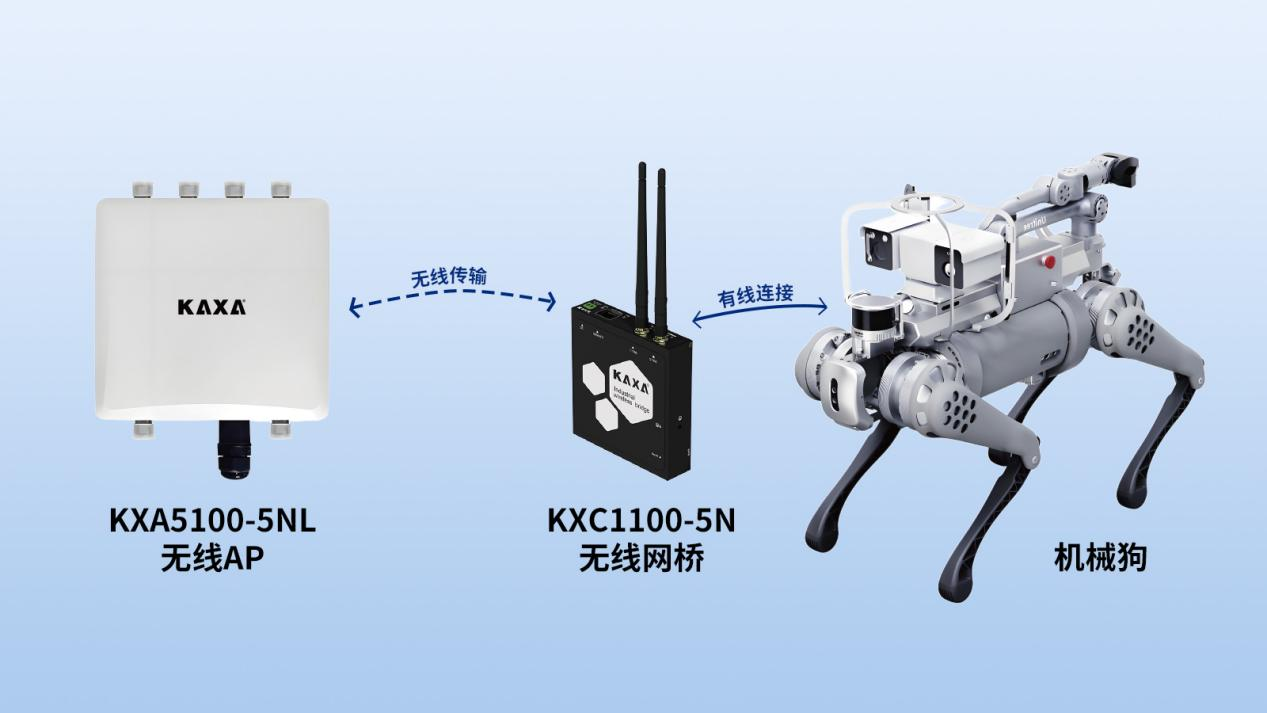

接入层：机械狗以及其他现场设备（如传感器、摄像头等）作为接入层设备，通过无线方式接入到 Mesh网络中。机械狗搭载KXC1100-5N 无线通信模块，能够与附近的AP进行通信，实现数据的上传和指令的接收。

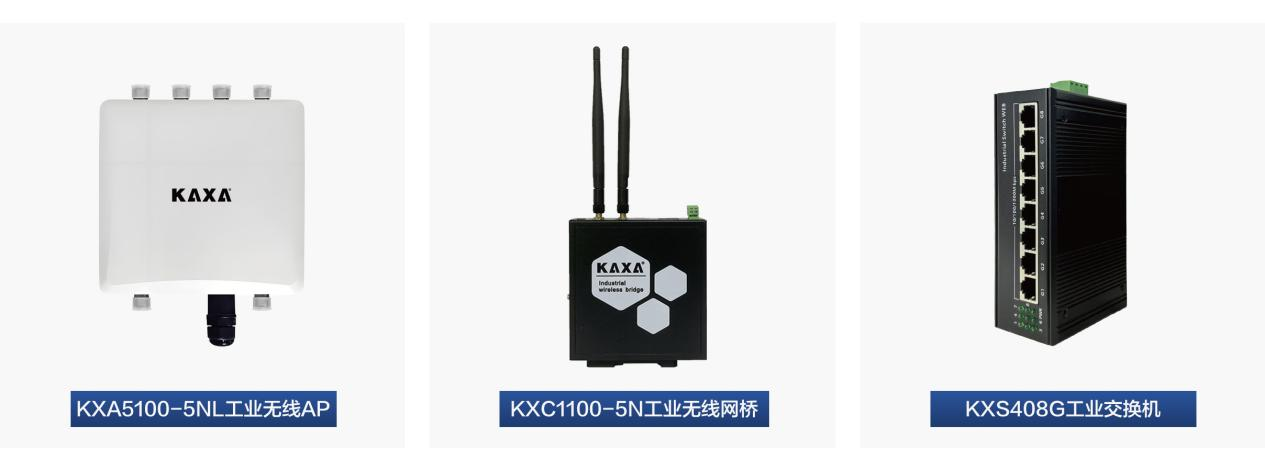

2.设备选型

KXA 5100-5NL无线接入点AP：

KXC 1100-5N无线通信模块：

KXS 408管理型8口交换机：

支持 10/100/1000Mbps 自适应速率，能根据连接设备的速率自动调整，兼容不同速率的网络设备
当其中一条物理链路出现故障时，数据能自动切换到其他正常链路传输，确保机械狗与监控中心之间的通信不中断；还具备生成树协议（STP/RSTP/MSTP），可消除网络中的环路，避免广播风暴，保证网络的稳定运行。
